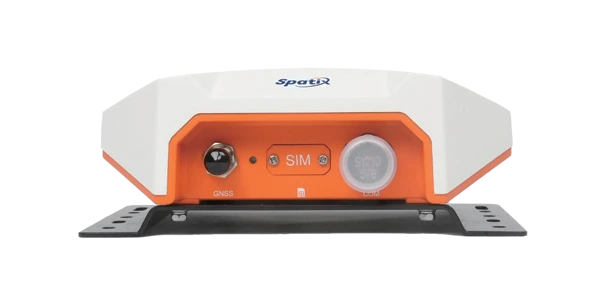

GNSS-приёмник
Принимает спутниковые сигналы и коррекции. Поддерживает BDS, GPS, ГЛОНАСС, Galileo и QZSS.
- Защита
- IP67
- Связь
- 4G · Wi-Fi 2,4 ГГц
- Интерфейсы
- 2 CAN · 2 RS232
QYX Pro — главнаяПознакомьтесь
СИСТЕМА В ДЕТАЛЯХ
Познакомьтесь
с QYX Pro.
Комплектация, рабочий экран, коррекции и установка. Выберите интересующий раздел.
КомплектацияФото трёх компонентов и параметры каждого устройства
QYX PRO / УСТРОЙСТВО СИСТЕМЫ
Три компонента.
Одна точная система.
Приёмник определяет положение. Электроруль ведёт трактор.
Планшет показывает всё, что нужно оператору.
Базовый комплект по акции — 420 000 ₽ · состав, монтаж и активации подтверждаем под вашу технику.

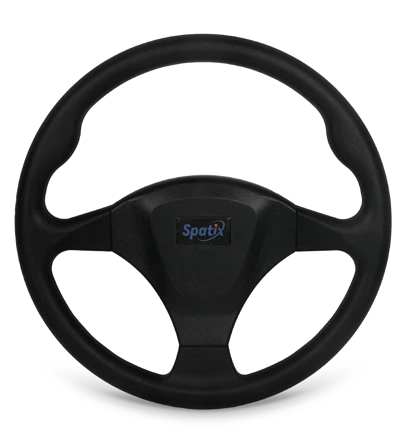

Электроруль
Моментный двигатель ведёт трактор по заданной линии. С многофункциональным рулём точки A/B и включение автовождения доступны с кнопок.
- Номинальный момент
- 7 Н·м
- Пиковый момент
- >16 Н·м
- Питание / защита
- 9–36 В / IP67
Планшет 10,1″
Линии ведения, положение техники и рабочие настройки — на одном экране в кабине.
- Дисплей
- 1024 × 600
- Яркость
- 750 нит
- Система
- Android 11
Что входит в вашу поставку?
В каталоге описана схема «три компонента + один кабель». Состав комплекта за 420 000 ₽, крепления, переходник рулевой колонки, монтаж и условия коррекционных сервисов согласуем в предложении под вашу технику.
Получить состав поставки →Изображения компонентов и характеристики — русскоязычный каталог SpatiX.
Управление и режимыКнопки A/B, автовождение, кривая, круг и сетка
УПРАВЛЕНИЕ ПРЯМО НА РУЛЕ
В линию А–Б.
Одним нажатием.
На многофункциональном руле QYX Pro можно задать точки A и B и включить автовождение кнопкой. Основные команды под рукой — к дисплею обращаться не нужно.
Выведите трактор к выбранной линии и включите ведение кнопкой автовождения. Система должна быть настроена и готова к работе.
Как работать с линией А–Б
Точка A
Отметьте начало базовой линии кнопкой на руле.
Точка B
Отметьте вторую точку и задайте направление проходов.
Включение и отключение ведения
Включайте автовождение по выбранной линии прямо с рулевого колеса.
Перенос базовой линии
Перенесите текущую базовую линию к положению машины.
Функции и изображения кнопок — инструкция Qianxun для многофункционального руля. Руль с кнопками и его совместимость с версией ПО уточняются в составе поставки.
РЕЖИМЫ ВЕДЕНИЯ
Поле задаёт форму.
QYX Pro держит курс.
Для линии А–Б можно отметить точки и включить автовождение кнопками многофункционального руля. Ниже — схема режимов ведения.
GNSS / FIELD VIEW
Прямая траектория между точками A и B
А–Б: от разметки до ведения — с руля.
- A — первая точкаОтметьте начало базовой линии.
- B — направлениеОтметьте вторую точку после прохода.
- Кнопка автовожденияПодведите машину к выбранной линии и включите ведение при готовности системы.
Линию также можно выбрать на планшете. Кнопки не отменяют настройку системы и контроль оператором.
Интерфейс оператораРабочий экран и реальный планшет в кабине
ИНТЕРФЕЙС ОПЕРАТОРА
Видеть линию.
Контролировать проход.

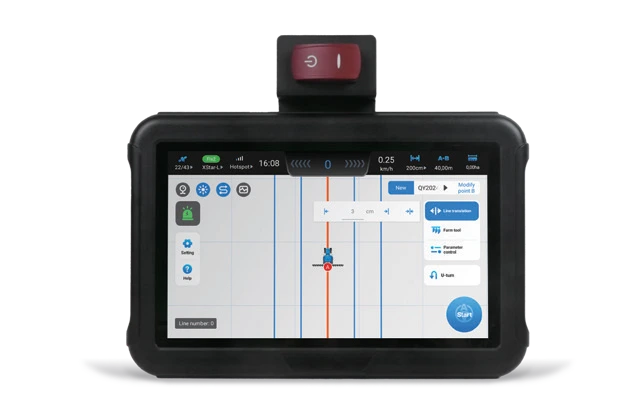

Так выглядит рабочий экран QYX Pro.
Положение машины, линии ведения и управление — перед глазами.
Линии и положение
В центре — машина и параллельные линии прохода. Сверху видны скорость и отклонение от выбранной линии.
Настройки под рукой
На правой панели — работа с линиями, их смещение, параметры и U-turn. Доступность разворота уточняется для выбранной конфигурации.
Статус системы
В верхней строке отображаются состояние позиционирования и связи. Кнопка Start находится в правом нижнем углу.

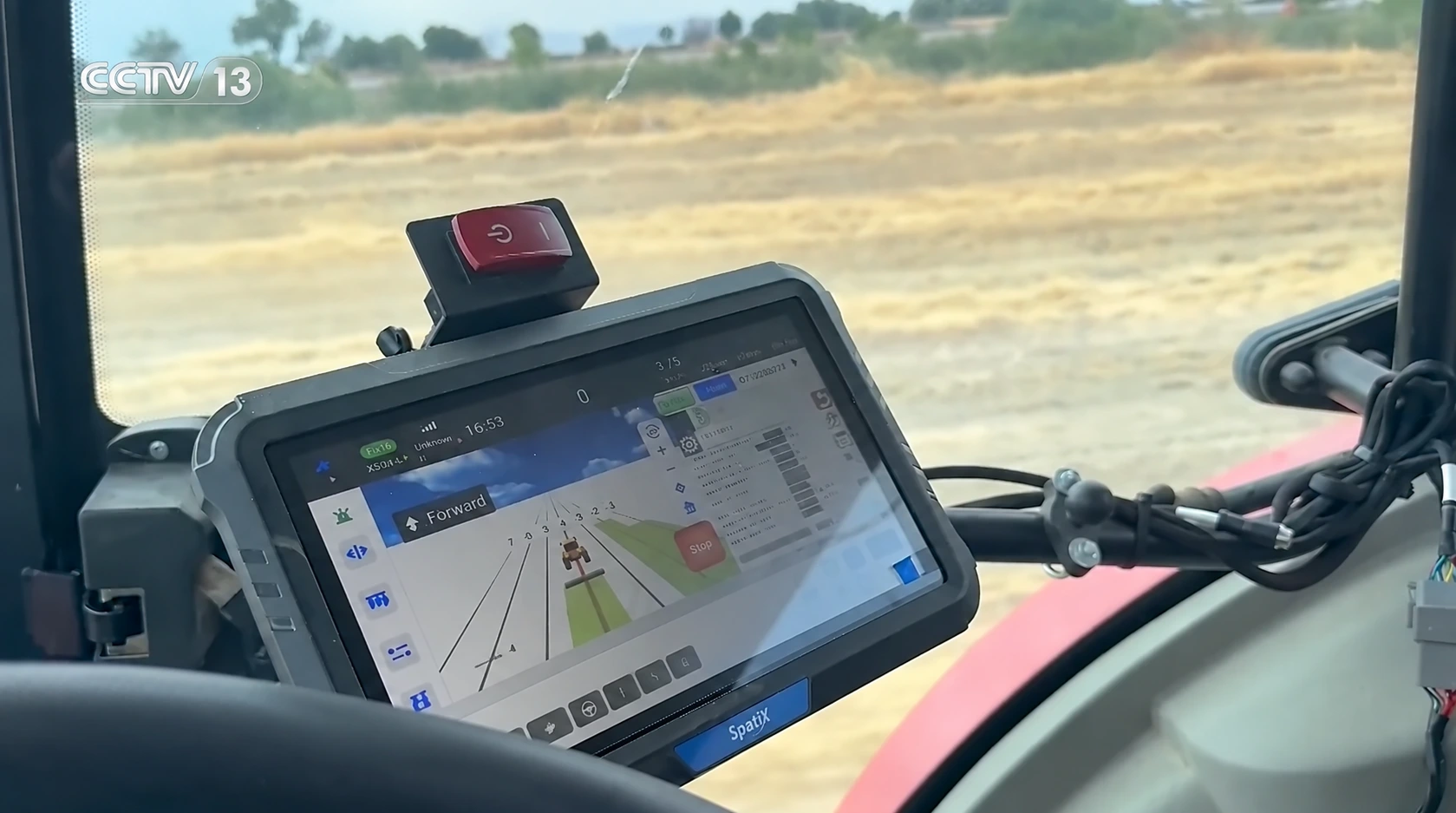

В РЕАЛЬНОЙ КАБИНЕ
От экрана
к работе в поле.
На фото видны объёмное представление проходов, рабочая полоса и панель параметров. Планшет установлен на кронштейне в зоне обзора оператора.
Материал производителя →Коррекции и связьСравнение XStar, CORS / RTK и собственной базы
ПОПРАВКИ ПОД ВАШИ ПОЛЯ
Точность начинается
с правильного сигнала.
QYX Pro поддерживает несколько способов получения коррекций.
Выбор зависит от покрытия, связи и инфраструктуры хозяйства.
XSTAR / СПУТНИКОВЫЕ КОРРЕКЦИИКогда поле
Когда поле
за пределами GSM.
В спутниковом режиме XStar поправки поступают непосредственно со спутника. Для их приёма не нужны местная RTK-база и мобильный интернет.
Что проверяется перед запуском
- Покрытие сервиса в районе ваших полей.
- Поддержка и активация XStar в выбранном комплекте.
- Условия подписки и время выхода на рабочую точность.
Удалённая помощь и загрузка обновлений по-прежнему требуют подключения к интернету.
| Способ | Откуда приходят поправки | Что потребуется | Когда рассматривать |
|---|---|---|---|
| Спутниковый XStar | Со спутника | Покрытие, совместимый приёмник и активированный сервис | На удалённых полях с нестабильной сотовой связью |
| Сеть CORS / RTK | От сети базовых станций | Доступ к сети и канал передачи поправок, обычно мобильный интернет | При доступной сети коррекций и устойчивой связи |
| Своя RTK-база | От локальной базовой станции | База, совместимый канал связи и проверенное покрытие полей | Когда в хозяйстве уже есть база или нужна собственная инфраструктура |
Способы коррекции — по каталогу QYX Pro и материалам SpatiX. Заявленная точность системы — до ±2,5 см при соответствующих условиях. Спутниковое покрытие и условия подписки уточняются для конкретной поставки.
Не уверены, какой сигнал доступен в вашем регионе?Проверить регион и комплект ↗
Фото и видеоРеальные международные примеры и материалы производителя
РЕАЛЬНОЕ ПРИМЕНЕНИЕ
Уже в поле.
Уже на тракторе.

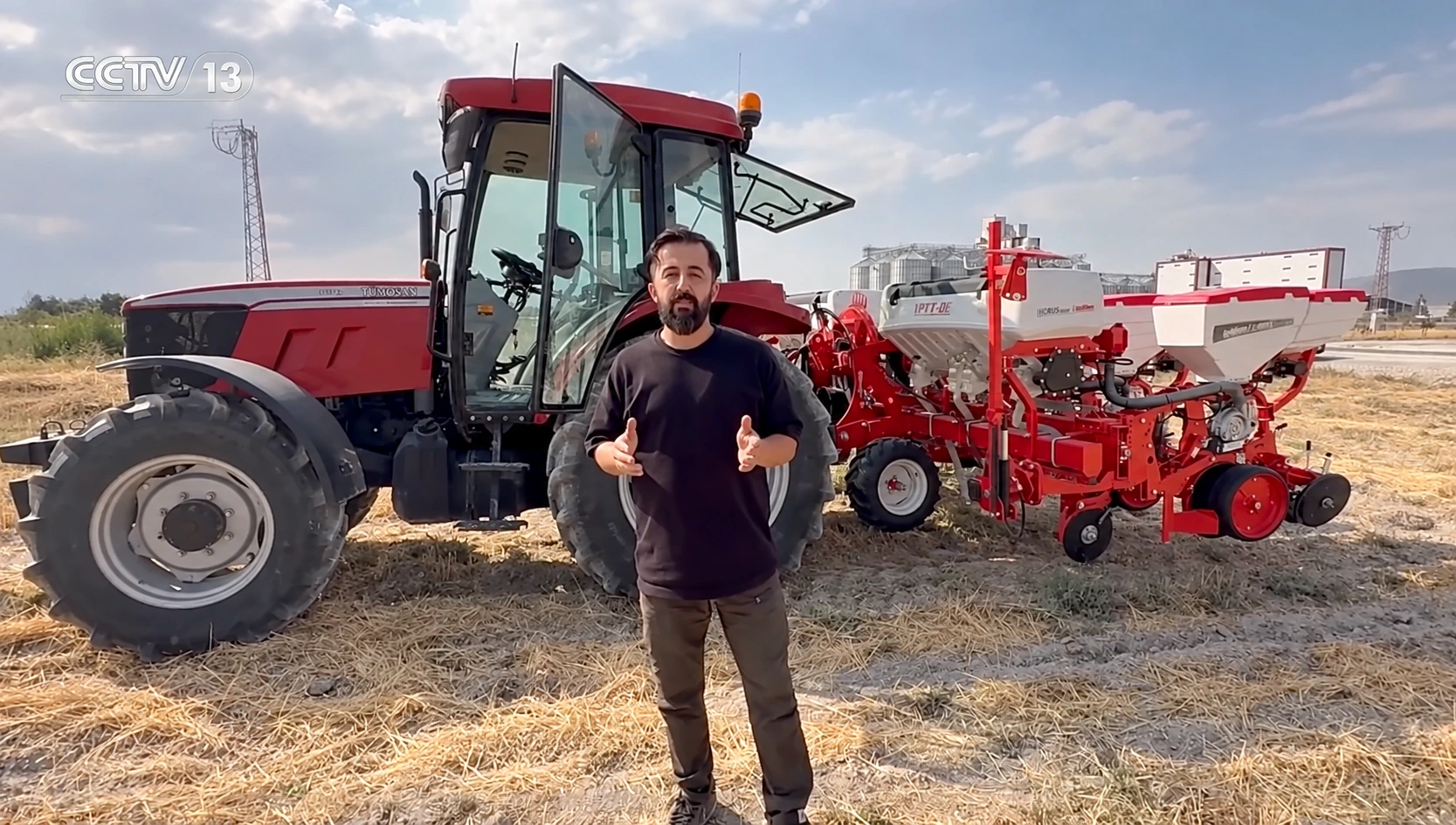

Установка и испытания системы в Конье, Турция —
в репортаже, опубликованном SpatiX 12 августа 2026 года.
Источник фотографий: CCTV / SpatiX. ТВ-титры удалены ретушью. Это международный пример применения производителя; совместимость с вашей моделью проверяется отдельно.
Что проверяем до установки
Трактор и рулевая колонкаМарка, модель, год выпуска и подходящий переходник.
Размещение оборудованияКрепление приёмника, обзор планшета, питание и прокладка кабеля.
Рабочая конфигурацияАгрегат, ширина захвата, способ получения коррекций и настройка под условия поля.
ПОСМОТРЕТЬ ПЕРЕД ПОКУПКОЙ
Знакомство в деталях.
Материалы производителя о настройках и работе QYX Pro.
ВИДЕОУРОКИ / SPATIX
Интерфейс и настройка
Самопроверка, вывод NMEA, параметры агрегата, линии ведения и U-turn. В публикации SpatiX — ссылка на серию уроков YouTube.
Открыть подборку производителя ↗ ВИДЕО / УСТАНОВКАУстановка QYX Pro
Видео SpatiX с установкой системы автоматического рулевого управления на трактор.
Смотреть на YouTube ↗ PDF / НА РУССКОМ ЯЗЫКЕТехнический каталог
Компоненты, параметры приёмника и электроруля, характеристики планшета и способы позиционирования.
Открыть каталог ↗Внешние материалы открываются в новой вкладке; доступность платформ зависит от региона. Фото на странице можно открыть в полном размере.
Технические характеристикиGNSS, электроруль, планшет, IMU, ISOBUS и спецификация
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Инженерия,
которую видно.
QYX Pro построен как модульная система: спутниковое позиционирование, коррекции и управление работают вместе, но остаются понятными для обслуживания.
Мультисистемный GNSS
BDS, GPS, GLONASS, Galileo и QZSS. Несколько спутниковых систем помогают сохранять устойчивое позиционирование в поле.
RTK, CORS или PPP
Собственная база, сеть CORS или коррекция NSSR/XStar — можно выбрать схему под связь и инфраструктуру региона.
Электрическое управление
Рулевой механизм с усилием 7 Н·м и пиковым значением более 16 Н·м удерживает заданную траекторию без постоянной коррекции оператором.
ISOBUS и обмен данными
CAN, RS232, 4G и Wi‑Fi. Поддержка ISOBUS Task Controller зависит от совместимости трактора, агрегата и версии программного обеспечения.
Компенсация рельефа
Датчики IMU учитывают наклон техники и помогают точнее удерживать фактическую траекторию на неровностях.
Помощь и обновления
Удалённая помощь и обновления OTA доступны при подключении к интернету. Условия обслуживания и обновления согласуем для вашей поставки.
Точность и рабочая среда
−35…+60 °Cрабочая температура приёмника
1 / 2 / 5 / 10 Гцчастота вывода сообщений NMEA
±2,5 смзаявленная точность ведения
≤ 8 секундинициализация RTK в указанной конфигурации
Подключение и среда
9–36 Вдиапазон питания системы
IP67защита приёмника и рулевого механизма
Android 11планшет оператора, 750 нит
3 компонента + 1 кабельупрощённая архитектура установки
Полная спецификация в цифрах
03 / Параметры
Инженерная точность. Понятные цифры.
Основные параметры QYX Pro. Полная спецификация доступна в каталоге производителя.
Скачать спецификацию ↓
Навигация
BDS / GPS / GLONASS / Galileo / QZSS
RTK, горизонтально
0,8 см + 1 ppm (база)
Сетевая коррекция
0,8 см + 0,5 ppm
Инициализация RTK
≤ 8 секунд
Электроруль
7 Н·м / пик >16 Н·м
Планшет
1024 × 600 / 750 нит / Android 11
Связь
4G, Wi-Fi, CAN, RS232
Защита
IP67
Точность приведена по данным производителя. Фактический результат зависит от коррекции, сигнала, установки и условий эксплуатации. Доступность сервисов уточняется при подборе.
БОЛЬШЕ, ЧЕМ РУЛЕВОЕ УПРАВЛЕНИЕ
ISOBUS: связь с вашим агрегатом.
SpatiX сообщает о поддержке QYX Pro модулей UT, AUX-N, TC-BAS, TC-SC и TC-GEO. Возможности конкретного комплекта проверяем по версии ПО, активациям и совместимому оборудованию.
Единый терминал
Работа с интерфейсом совместимого ISOBUS-агрегата на дисплее.
Управление секциями
Автоматическое управление секциями совместимого агрегата, например опрыскивателя.
Работа по карте
Поддержка дифференцированного внесения с оборудованием, которое умеет менять норму.
Объявление о Task Controller · Перечень модулей у производителя. Наличие CAN-разъёма само по себе не подтверждает совместимость всех функций.
Технические значения приведены по материалам производителя SpatiX и могут зависеть от комплектации, версии ПО, типа коррекции и условий эксплуатации. Перед заказом мы проверяем совместимость с конкретной машиной.
Установка и поддержкаПодбор, монтаж, калибровка и первый проход
ОТ ПОДБОРА ДО ПЕРВОГО ПРОХОДА
Понятный путь
к работе в поле.
До заказа согласуем оборудование, доступные функции и объём работ по установке.
- 01
Подбор
Модель и год трактора, рулевая колонка, агрегат, ширина захвата и регион работы.
- 02
Монтаж
Крепление приёмника и планшета, установка электроруля, подключение питания и кабеля.
- 03
Калибровка
Параметры машины и агрегата, геометрия установки и выбор источника коррекций.
- 04
Пробный проход
Проверка линии, отклонения и ширины захвата. Знакомство оператора с запуском и остановкой ведения.
Что учесть в стоимости владения
Помимо комплекта, уточните стоимость монтажа и обучения, срок действия коррекционного сервиса, условия его продления и необходимые активации. Эти позиции должны быть понятны до покупки.
Уточнить условия для моей техникиАГРОДОМ / ПОДБОР И ПОДДЕРЖКА
От вашей задачи.
К точной комплектации.
Перед заказом уточняем модель трактора, задачи, регион и доступную коррекцию. Согласуем оборудование, монтаж и условия сервисов — вы понимаете состав предложения до покупки.
Все вопросы о QYX ProТочность, активации, подписки и условия покупки
ОТВЕТЫ НА ВОПРОСЫ
Перед заказом
Подойдёт ли QYX Pro к моему трактору?
Совместимость зависит от модели трактора, способа установки и задачи. Пришлите модель и регион — мы проверим конфигурацию до подготовки предложения.
Можно ли включать ведение по линии А–Б кнопкой на руле?
Да, на многофункциональном руле есть кнопки отметки точек A и B, включения и отключения автовождения и переноса базовой линии. Такая работа доступна с совместимой конфигурацией оборудования и ПО. Наличие руля с кнопками уточняется в предложении.
Что входит в комплект?
Базовая система включает приёмник, рулевой механизм и планшет оператора. Итоговый состав и дополнительные элементы зависят от выбранной конфигурации и условий эксплуатации.
Какая точность у системы?
В материалах производителя заявлена точность до ±2,5 см. Фактический результат зависит от типа коррекции, сигнала, установки оборудования и условий работы.
Будет ли QYX Pro работать без мобильного интернета?
Спутниковый режим XStar позволяет получать поправки без мобильного интернета и местной RTK-базы. Нужны покрытие сервиса, поддержка в комплекте и действующая активация. Для сетевых коррекций CORS и удалённой помощи требуется канал связи.
Входит ли подписка XStar в цену?
Состав предложения, срок включённого доступа и стоимость продления уточняются при заказе. Бесплатный многолетний доступ нельзя считать включённым, пока он не указан в предложении на вашу поставку.
Когда система выходит на рабочую точность?
Это зависит от способа коррекции. В каталоге указаны инициализация RTK до 8 секунд и сходимость XStar до 8 минут в заявленных условиях. Это разные режимы; время после запуска и восстановления сигнала может различаться.
Будут ли доступны авторазворот и управление секциями?
Доступность U-turn уточняется по конфигурации и версии ПО. Управление секциями через ISOBUS TC-SC требует совместимого агрегата и поддержки этой функции в поставляемом комплекте. Проверьте нужные функции до заказа.
Что означает цена 420 000 ₽ по акции?
420 000 ₽ — акционная цена QYX Pro вместо 520 000 ₽. Пришлите в чат модель техники и регион: мы подтвердим состав комплекта, наличие, монтаж, активации и условия поставки. Итоговое предложение согласуем до заказа.
